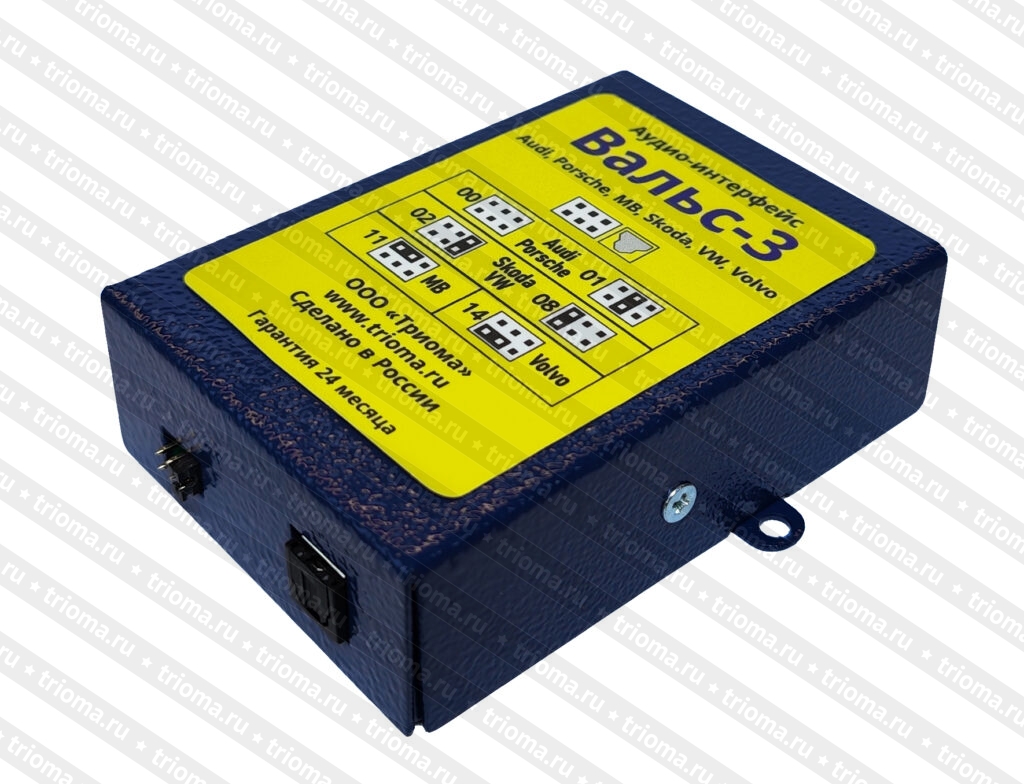

Аудио-интерфейс Вальс-3 (Most-150) для Audi, Porsche, VW, Bentley, Skoda, Volvo

Описание

Подключение
— адаптер подключается вместо штатного оптического усилителя. Если такого в машине нет, тогда нужна его «активация» (с помощью диагностического оборудования) и дополнительный оптический кабель (оптонитка). Если машина в «пустой» комплектации (т.е. оптической проводки совсем нет), тогда нужна «активация» и оптониток надо 2 шт.
— для головного устройства Mercedes NTG-5.5 должен быть «активирован» штатный усилитель «Premium Sound» или «Hi End Sound». Для усилителей «Hi End 3D Sound» и «Midline» совместимость не гарантирована.
— цвета проводов питания адаптера и штатной проводки автомобиля могут различаться. Неправильное подключение питания ведет к выходу устройства из строя.
1) установить перемычку на адаптере (см. рис.3 и таблицу совместимости).
2) подключить кабель питания (рис.2) к адаптеру и к проводке автомобиля:
• черный провод GND (земля)
• красный провод +12V Battery
• синий провод REM.OUT (remote output) к цепи управления устанавливаемого оборудования.
3) удалить транспортную заглушку (при наличии) из разъема Most-150 адаптера.
4) отсоединить коннектор с двумя оптонитками от штатного усилителя и подключить к адаптеру. В Mercedes при этом необходим заменить коннектор на опциональный. Если штатного усилителя нет, тогда с помощью дополнительной оптонитки (оптониток) сделать ответвление в кольце MOST (см. абзац в начале Раздела 2).
5) для подключения к звуковому процессору используется разъем TosLink. Соответствующий кабель в комплект не входит.

Работа устройства
Аудио-интерфейс Вальс:
1) эмулирует штатный усилитель мощности.
2) принимает от штатной системы основной стереосигнал, а также дополнительные звуковые сигналы от телефона, системы навигации и прочие сервисные сигналы.
3) осуществляет подмешивание дополнительных сигналов к основному в соответствующих пропорциях по каждому звуковому каналу с помощью цифровых микшеров.
4) формирует на своем выходе цифровой сигнал TosLink. На выходе TosLink формируются сигналы левого и правого каналов с подмешанными сервисными сигналами.
5) сохраняет в системе основные регулировки (громкость, баланс, высокие, средние и низкие частоты)
6) использует в звуковом тракте только цифровую форму представления сигналов.
При включении аудиосистемы адаптер инициализируется в интерфейсе Most-150 как штатный усилитель и эмулирует его работу, принимает от головного устройства информацию о регулировках и формирует необходимые сообщения для головного аппарата. После того, как головное устройство назначит все звуковые цепи интерфейса, звуковой поток появляется на выходе TosLink и после этого формируется управляющее напряжение на выводе Rem.Out. При выключении системы сначала снимается управляющее напряжение с выхода REMOUT, затем звуковые цепи интерфейса переводятся в дежурный режим, тем самым исключаются паразитные щелчки при включении-выключении.

Комплект поставки
• Адаптер с установленным джампером.
• Кабель питания.
• Опционально – коннектор (только для MB), оптонитка (-ки) с коннектором.

Общие технические характеристики
• Габаритные размеры корпуса адаптера: 90х60х25 мм
• Напряжение питания: 8 … 16 вольт
• Потребляемый ток в спящем режиме: не более 0,001 A
• Потребляемый ток в активном режиме (без учета REMOUT): не более 0,8 A
• Нагрузочная способность REMOUT до 1,5 А (с защитой от перегрузки)
• Цифровой выходной сигнал: TosLink (48кГц 24 бит)
• Звуковой процессор ADAU1701 с 56-битным ядром
• Количество полос эквалайзера: 5
• Глубина регулировок эквалайзера: до +/- 18db
• Глубина регулировок низких и высоких частот: до +/- 18db
• Одновременно активных каналов: 5 (1-стерео и 4-моно)

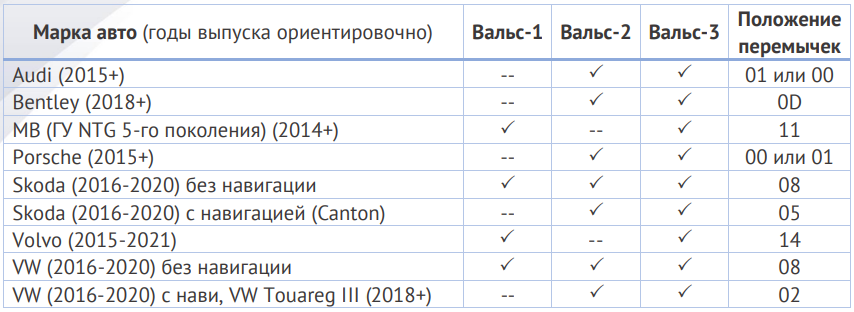

Таблица совместимости. Установка перемычек

Аудио-интерфейсы серии «Вальс» разработаны и производятся в России. Производитель (ООО «Триома») оставляет за собой право без предварительного извещения вносить изменения в дизайн, технические характеристики и программное обеспечение изделия, не ухудшающие его потребительских свойств
