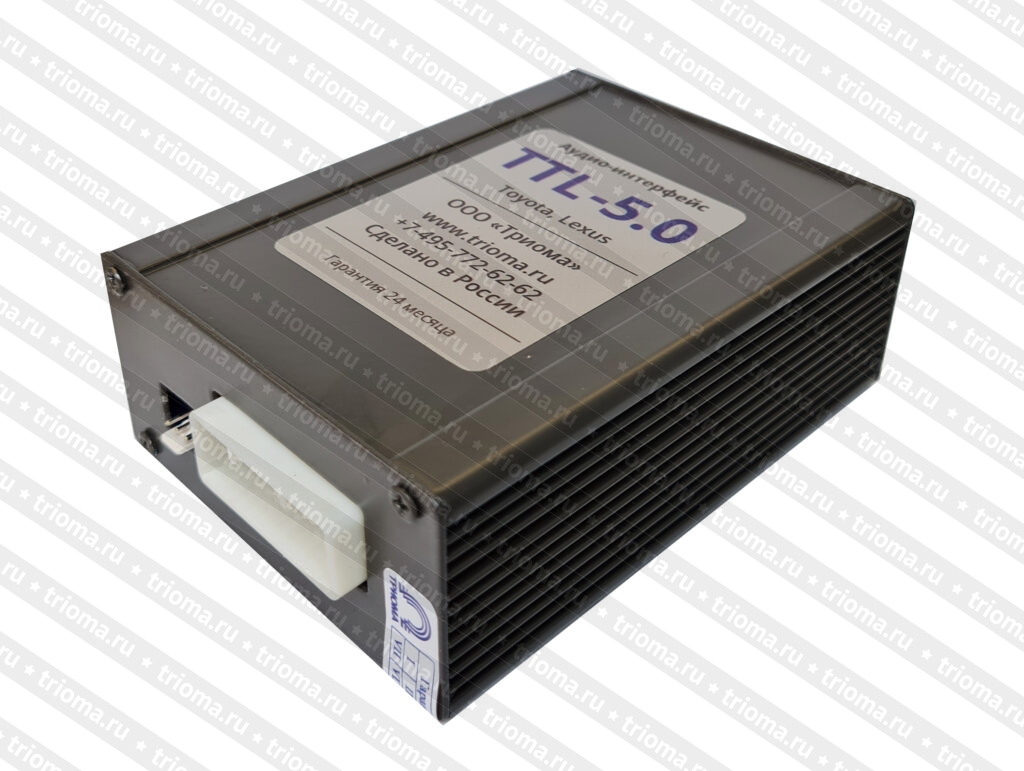

Аудио-интерфейс TTL-5.0 (AVC-LAN) для LEXUS и TOYOTA

1. Подключить три цветных провода кабеля питания:
   • черный провод GND (земля)
   • красный провод +12V Battery
   • синий провод REM.OUT (remote output) к цепи управления устанавливаемого оборудования.

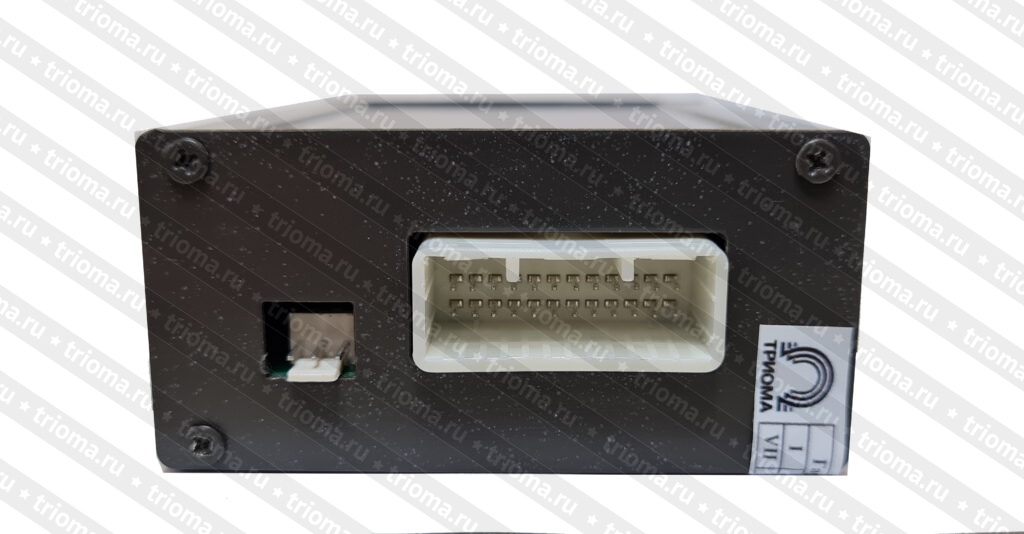

2. Отсоединить 24-pin разъем от штатного усилителя и подключить его в соответствующий разъем на корпусе адаптера.

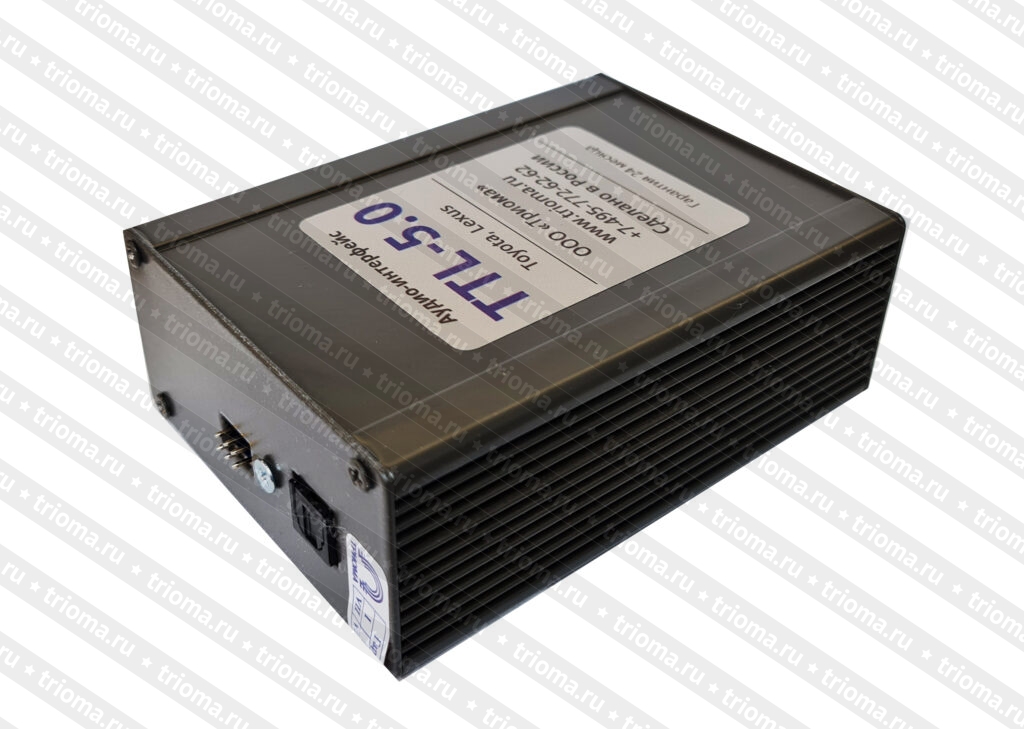

3. Для подключения к звуковому процессору используется разъем TosLink (рис.2). Кабель TosLink в комплект не входит.
4. Площадка для джамперов (перемычек) на корпусе адаптера пока не используется.

Аудио-интерфейс TTL-5.0:

1. эмулирует штатный усилитель мощности.
2. принимает от штатной системы основной стереосигнал, а также дополнительные звуковые сигналы от телефона, системы навигации, парктроников и прочие сообщения.
3. осуществляет подмешивание дополнительных сигналов к основному в соответствующих пропорциях по каждому звуковому каналу с помощью цифровых микшеров.
4. формирует на своем выходе 24-х битный цифровой сигнал TosLink. На цифровом выходе формируются сигналы левого и правого каналов с подмешанными сервисными сигналами, предназначенными как для передней, так и для задней акустики.
5. сохраняет в системе основные регулировки (громкость, баланс, высокие и низкие частоты)
6. использует в звуковом тракте только цифровую (24 бит) форму представления сигналов.

Адаптер при включении штатной аудиосистемы инициализируется в шине AVC-LAN как штатный усилитель и эмулирует его работу, принимает от головного устройства информацию о регулировках и формирует необходимые сообщения для головного аппарата. После того, как все звуковые цепи интерфейса войдут в рабочее состояние и начнется трансляция звукового сигнала на выход TosLink, формируется управляющее напряжение на выводе Rem.Out. При выключении системы сначала снимается управляющее напряжение с выхода REMOUT, затем звуковые цепи интерфейса переводятся в дежурный режим, тем самым исключаются паразитные щелчки при включении-выключении.

Общие технические характеристики

• Габаритные размеры корпуса адаптера: 110х75х38мм
• Напряжение питания: 8 … 16 вольт
• Потребляемый ток в спящем режиме: не более 0,6 mA
• Цифровой выходной сигнал: TosLink
• Регулировка низких, средних и высоких частот: +/- 10db
• Разрядность звукового процессора (ADAU1702): 28bit
• Динамический диапазон звукового процессора (ADAU1702): не менее 104 db
• Количество одновременно активных каналов: 5 каналов (1-стерео и 4-моно)
• Максимальное усиление звукового тракта +6 db с активной функцией антиклиппирования
